SEBUAH kondensor adalah penukar panas yang menghilangkan panas dari gas pendingin, mengubahnya kembali menjadi cair sehingga siklus pendinginan dapat berlanjut. Singkatnya: ia melepaskan panas yang diserap di dalam ruang dingin ke lingkungan luar. Tanpa kondensor yang berfungsi dengan baik, tidak ada sistem pendingin atau pendingin udara yang dapat beroperasi secara efisien—atau tidak sama sekali.
Baik Anda mengelola fasilitas penyimpanan dingin, menjalankan pendingin industri, atau menentukan peralatan untuk bengkel bersuhu konstan, memahami fungsi, jenis, dan metrik kinerja kondensor akan membantu Anda membuat keputusan yang lebih cerdas dan hemat biaya.
Definisi Kondensor: Apa Sebenarnya Kondensor itu?
SEBUAH condenser is a device that cools a hot, high-pressure refrigerant vapor until it condenses into a liquid. It sits on the "sisi tinggi" dari sirkuit pendingin atau AC—setelah kompresor dan sebelum katup ekspansi. Perubahan fasa dari gas ke cair melepaskan panas laten, yang ditransfer oleh kondensor ke media pendingin (udara atau air).
Dalam bahasa sehari-hari, orang terkadang mengacaukan “kondensor” dengan “kompresor”. Perbedaannya sederhana:
- Kompresor – menaikkan tekanan dan suhu gas pendingin.
- Kondensor – menolak panas dan mengubah gas panas itu kembali menjadi cair.
Kata "kondensasi" menggambarkan proses perubahan fase ini. Anda juga akan melihatnya ditulis sebagai unit kondensasi ketika kondensor dipasangkan dengan kompresor dalam satu rakitan yang dikemas.
Bagaimana Cara Kerja Kondensor? Langkah demi Langkah
Pengoperasian kondensor mengikuti empat tahap yang jelas dalam siklus pendinginan yang lebih luas:
- Gas panas masuk. Uap refrigeran super panas dari kompresor (biasanya 60–90 °C) mengalir ke saluran masuk kondensor.
- De-superheating. Uap pertama-tama mendingin hingga mencapai suhu saturasi (kondensasi) saat mengalir melalui kumparan atau tabung.
- Kondensasi. SEBUAHt saturation temperature the refrigerant releases its latent heat and changes phase from gas to liquid. Di sinilah terjadi ~70–80% dari total penolakan panas.
- Sub-pendinginan. Refrigeran yang sekarang berbentuk cair mendingin beberapa derajat di bawah saturasi sebelum meninggalkan kondensor, sehingga meningkatkan efisiensi sistem dan mencegah gas kilat di saluran cair.
Media pendingin—udara yang dihembuskan oleh kipas angin atau air yang disirkulasikan melalui menara—menyerap panas ini dan membawanya keluar dari sistem. Perbedaan suhu antara zat pendingin dan media pendingin (disebut mendekati suhu ) secara langsung menentukan seberapa efisien kondensor bekerja; pendekatan yang lebih kecil berarti efisiensi yang lebih tinggi.
Fungsi Utama Kondensor dalam Sistem Pendinginan
Kondensor menjalankan beberapa fungsi yang saling tumpang tindih, semuanya penting untuk keandalan sistem dan efisiensi energi:
Penolakan Panas
Tujuan utama. Kondensor mengeluarkan panas yang dikumpulkan dari ruang pendingin ditambah panas yang ditambahkan oleh kompresor. Untuk sistem pendingin 10 kW, kondensor biasanya rusak 12–14 kW panas (tambahan 2–4 kW berasal dari kerja kompresor).
Konversi Fase Refrigeran
Dengan mengubah uap refrigeran menjadi cair, kondensor memungkinkan katup ekspansi dan evaporator berfungsi. Tanpa kondensasi = tidak ada zat pendingin cair = tidak ada efek pendinginan di bagian hilir.
Regulasi Tekanan di Sisi Tinggi
Kemampuan kondensor dalam menolak panas menentukan tekanan kondensasi. Kondensor yang berukuran terlalu kecil atau kotor akan meningkatkan tekanan head, yang memaksa kompresor bekerja lebih keras sehingga meningkatkan konsumsi energi hingga 3–5% per 1 °C kenaikan suhu kondensasi .
Mendinginkan kembali Refrigeran Cair
SEBUAH well-designed condenser provides 3–8 °C of sub-cooling, which prevents vapor bubbles in the liquid line, increases refrigerating effect, and improves COP (Coefficient of Performance).
Melindungi Kehidupan Kompresor
Dengan menjaga tekanan pelepasan dalam batas desain, kondensor mencegah panas berlebih pada kompresor dan tekanan mekanis—salah satu penyebab utama kegagalan kompresor dini.
Jenis Kondensor: Berpendingin Udara vs. Berpendingin Air vs. Evaporatif
Tiga jenis kondensor utama masing-masing sesuai dengan aplikasi, iklim, dan anggaran yang berbeda:
| Ketik | Media Pendingin | Pendekatan Khas Temp. | Penggunaan Air | Terbaik Untuk |
|---|---|---|---|---|
| SEBUAHir-Cooled | SEBUAHmbient air | 8–15 °C | Tidak ada | Penyimpanan dingin, unit atap, pendingin kecil |
| Berpendingin Air | Air dingin/menara | 3–6 °C | Tinggi | Pendingin industri besar, proses pendinginan |
| Menguap | SEBUAHir water spray | 4–8 °C | Sedang | Iklim panas-kering, beban industri sedang |
SEBUAHir-Cooled Condensers
Jenis yang paling banyak digunakan secara global. Udara sekitar dipaksa melewati kumparan bersirip oleh satu atau lebih kipas. Tidak diperlukan infrastruktur air , membuat pemasangan menjadi sederhana dan biaya pemeliharaan rendah. Seri kondensor berpendingin udara Brozercool menggunakan kumparan sirip aluminium tabung tembaga berefisiensi tinggi dengan motor kipas EC, sehingga mencapai tingkat penolakan panas spesifik di atas 1,8 kW/m².
Kondensor Berpendingin Air
Penukar panas tipe shell-and-tube atau pelat yang menggunakan air sebagai media pendingin. Mereka mencapai suhu kondensasi yang lebih rendah, sehingga meningkatkan COP sistem 10–20% dibandingkan dengan berpendingin udara di lingkungan yang sama—tetapi memerlukan menara pendingin, pengolahan air, dan pemeliharaan yang lebih rumit.
Kondensor Evaporatif
Air disemprotkan ke kumparan sementara udara dihembuskan; penguapan mendinginkan kumparan di bawah suhu bola kering sekitar. Ideal jika air tersedia tetapi tidak melimpah, dan suhu lingkungan tinggi.
Apa Kegunaan Kondensor di Berbagai Industri?
Kondensor muncul dimanapun panas harus dipindahkan dari satu tempat ke tempat lain. Berikut adalah aplikasi dunia nyata yang paling umum:
- Penyimpanan dingin & ruang penyimpanan segar – Unit kondensasi berpendingin udara menjaga suhu dari 10 °C hingga −30 °C, mengawetkan daging, hasil bumi, produk susu, dan obat-obatan.
- Bengkel bersuhu konstan – Kontrol kondensasi yang presisi menjaga suhu proses dalam ±0,5 °C untuk manufaktur elektronik dan pemesinan presisi.
- Pendingin industri – Kondensor berpendingin air dalam pendingin sekrup atau sentrifugal melayani beban HVAC besar mulai dari 100 kW hingga beberapa MW.
- Rak pendingin paralel – Supermarket dan pusat distribusi makanan menggunakan sistem paralel multi-kompresor yang menggunakan satu kondensor besar untuk mengurangi tekanan pelepasan puncak.
- Pendinginan proses non-standar – Pabrik kimia, tempat pembuatan bir, dan pusat data menggunakan kondensor yang terintegrasi ke dalam selip pendingin khusus.
- Unit sekrup suhu rendah – Terowongan pembekuan ledakan dan peralatan pengeringan beku mengandalkan kondensor bertekanan tinggi untuk pengoperasian pada suhu −40 °C hingga −60 °C.
Faktor-Faktor Yang Mempengaruhi Kinerja Kondensor
Memahami apa yang menurunkan atau meningkatkan keluaran kondensor membantu operator mengurangi tagihan energi dan memperpanjang umur peralatan:
SEBUAHmbient Temperature
Setiap kenaikan suhu udara sekitar sebesar 1 °C akan meningkatkan suhu kondensasi sekitar 1,2–1,5 °C, sehingga meningkatkan daya kompresor sebesar 2–3% . Menempatkan kondensor di lokasi yang berventilasi baik dan teduh sangat penting dalam iklim panas.
Penumpukan Kotoran dan Kotoran
Debu, minyak, atau kerak pada sirip atau tabung kondensor menambah ketahanan termal. Studi menunjukkan a Pengurangan perpindahan panas sebesar 10–20%. dari kondensor yang cukup kotor—yang berarti biaya energi lebih tinggi.
SEBUAHirflow Restrictions
Udara pelepasan panas yang bersirkulasi kembali melalui kondensor (siklus pendek) meningkatkan suhu lingkungan efektif sebesar 5–15 °C. Jarak yang tepat dari dinding dan unit lain sangat penting.
Biaya Refrigeran
Baik overcharge maupun undercharge mempengaruhi kondensasi. Overcharge membanjiri kondensor dengan cairan, mengurangi permukaan kondensasi aktif. Undercharge meningkatkan panas berlebih dan suhu pelepasan secara berlebihan.
Gas yang Tidak Dapat Dikondensasi
SEBUAHir or nitrogen in the refrigerant circuit collects in the condenser, raising head pressure and reducing heat transfer area. Regular purging or use of automatic purgers is recommended for large systems.
Produk Kondensor Brozercool: Rekayasa untuk Permintaan Dunia Nyata
SEBUAHs a professional refrigeration condenser manufacturer, Brozercool designs and produces a full range of condensing solutions for cold storage, industrial process, and HVAC applications—exported to lebih dari 80 negara dan wilayah .

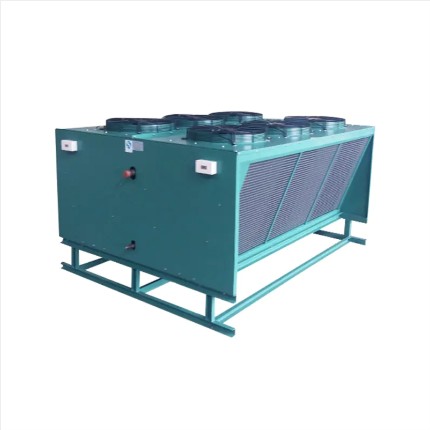

SEBUAHir-Cooled Condenser Series
Dirancang untuk pemasangan di luar ruangan dengan konstruksi tabung tembaga/kumparan sirip aluminium, kabinet tahan korosi, dan opsi kipas EC kecepatan variabel. Tersedia dalam konfigurasi pelepasan horizontal atau vertikal agar sesuai dengan tata letak lokasi yang beragam.
Unit Kondensasi Kompresi Berpendingin Air
Unit kompak yang dipasang di skid yang mengintegrasikan kompresor, kondensor shell-and-tube, dan kontrol. Cocok untuk ruangan dingin, pendinginan proses, dan pendingin industri di mana air tersedia. Nilai COP tercapai 3.8–4.5 di bawah suhu air yang menguntungkan.

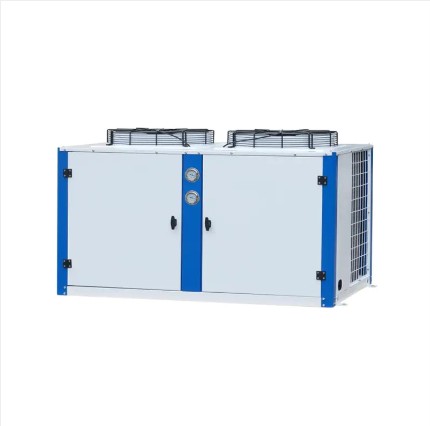

SEBUAHir-Cooled Condensing Units (Box & Open Type)
Unit kondensasi kotak menawarkan penutup tahan cuaca untuk penempatan di atap atau di luar ruangan; unit tipe terbuka memberikan biaya lebih rendah dan kemudahan servis di lapangan untuk pemasangan di ruang mesin.
Sekrup Suhu Rendah & Unit Paralel
Dibuat khusus untuk pembekuan ledakan dan fasilitas penyimpanan dingin multi-suhu. Sirkuit kondensor diberi peringkat untuk tekanan pelepasan tinggi dan mendukung zat pendingin termasuk R404A, R449A, R744 (CO₂), dan R290 (propana).
Ukuran Kondensor: Yang Perlu Anda Ketahui Sebelum Menentukan
Ukuran kondensor yang benar mencegah unit berukuran kecil (tekanan head tinggi, trip) dan unit berukuran besar (biaya modal yang tidak diperlukan). Parameter utama yang harus dikonfirmasi sebelum memilih kondensor:
- Total panas penolakan (THR) = kapasitas pendinginan input daya poros kompresor. Selalu berukuran sesuai THR, bukan hanya kapasitas pendinginan.
- Desain suhu lingkungan – gunakan suhu bola kering desain 1% untuk lokasi Anda (misalnya, 38 °C untuk Timur Tengah, 35 °C untuk Eropa Selatan).
- Targetkan suhu kondensasi – biasanya suhu ruangan 10–15 °C untuk berpendingin udara; air sekitar 5–8 °C untuk berpendingin air.
- Jenis pendingin – ukuran kumparan dan katup kondensor sangat bervariasi antara R134a, R410A, R404A, dan CO₂.
- SEBUAHvailable footprint and airflow clearance – minimum 1,5–2 m pada semua permukaan saluran masuk udara untuk kondensor berpendingin udara.
Perawatan Kondensor: Praktik Terbaik untuk Memaksimalkan Umur
Perawatan yang tepat menjaga kondensor tetap beroperasi pada kinerja terukur dan dapat mengurangi biaya energi tahunan 5–15% . Ikuti jadwal ini:
- Bulanan: Periksa dan bersihkan sirip koil kondensor dengan udara bertekanan rendah atau pembersih koil; periksa kondisi bilah kipas dan ketegangan sabuk.
- Triwulanan: Ukur dan catat subcooling dan superheat; verifikasi tekanan kepala terhadap kurva desain; periksa kebocoran zat pendingin.
- SEBUAHnnually: Kumparan pembersihan mendalam; ganti bantalan motor kipas jika diperlukan; periksa lembaran tabung dan sirip dari korosi; memverifikasi kandungan gas yang tidak dapat terkondensasi dalam sistem berpendingin air.
- Hanya berpendingin air: Perlakukan air pendingin untuk mempertahankan pH 7–8,5 dan membatasi mineral pembentuk kerak; periksa bagian dalam tabung untuk mencari kerak atau biofilm setiap 2 tahun.
Pertanyaan Yang Sering Diajukan Tentang Kondensor
Apa tujuan utama kondensor?
Tujuan utamanya adalah membuang panas dari sistem pendingin ke lingkungan, sekaligus mengubah uap refrigeran bertekanan tinggi kembali menjadi cairan sehingga siklusnya dapat berulang.
Apa yang terjadi jika kondensor terlalu kecil?
SEBUAHn undersized condenser cannot reject heat fast enough, causing condensing pressure and temperature to rise. This increases compressor power consumption, can trigger high-pressure safety trips, and over time leads to compressor failure.
Apa perbedaan kondensor dengan evaporator?
Evaporator menyerap panas dari ruang yang didinginkan (refrigeran menguap), sedangkan kondensor membuang panas tersebut ke luar (refrigeran mengembun). Mereka melakukan peran pertukaran panas yang berlawanan dalam putaran pendinginan.
Bisakah saya menggunakan zat pendingin apa pun di kondensor saya yang ada?
Tidak. Kondensor dirancang untuk rentang tekanan dan sifat zat pendingin tertentu. Selalu konfirmasikan kompatibilitas dengan produsen sebelum mengganti zat pendingin—terutama saat beralih dari HFC ke alternatif dengan GWP lebih rendah seperti HFO atau CO₂.
Apakah "kondensasi" sama dengan "pendinginan"?
Tidak tepat. Kondensasi secara khusus mengacu pada perubahan fasa dari gas menjadi cair pada tekanan konstan, yang melepaskan panas laten. Pendinginan adalah istilah yang lebih luas yang mencakup penghilangan panas yang masuk akal (penurunan suhu) tanpa perubahan fasa. Dalam kondensor, proses de-superheating (pendinginan) dan kondensasi terjadi secara berurutan.
Bagaimana saya tahu jika kondensor saya perlu dibersihkan?
Bandingkan suhu kondensasi Anda saat ini dengan nilai desain untuk suhu lingkungan yang sama. Jika suhu kondensasi sebenarnya adalah 3 °C atau lebih di atas kurva desain , koil kondensor yang kotor atau tersumbat kemungkinan besar menjadi penyebabnya. Inspeksi visual pada permukaan kumparan adalah konfirmasi paling sederhana.
Refrigeran apa yang didukung oleh kondensor Brozercool?
Produk kondensor dan unit kondensasi Brozercool kompatibel dengan berbagai macam zat pendingin termasuk opsi penggantian R22, R404A, R407C, R410A, R449A, R134a, R290 (propana), dan R744 (CO₂) tergantung pada seri produk. Lihat lembar data produk atau hubungi tim teknis Brozercool untuk mengonfirmasi kecocokan yang tepat untuk aplikasi Anda.
