Dalam sistem pendingin industri, alat penguap Pemilihan (pendingin udara) secara langsung menentukan tingkat konsumsi energi penyimpanan dingin dan stabilitas kualitas barang yang disimpan. Tipe DL cocok untuk penyimpanan segar di atas 0°C, tipe DD untuk penyimpanan dingin pada suhu -18°C, dan tipe DJ untuk penyimpanan pembekuan cepat di bawah -25°C . Perbedaan inti antara ketiga model ini terletak pada jarak sirip, kapasitas pendinginan, dan metode pencairan bunga es. Pemilihan yang tidak sesuai akan menyebabkan penyumbatan akibat embun beku, melonjaknya konsumsi energi, atau pembusukan produk. Pemilihan harus secara komprehensif mempertimbangkan suhu penyimpanan, karakteristik produk, dan beban panas daripada hanya mengdanalkan pengalaman.
Klasifikasi dan Kisaran Suhu yang Berlaku pada Pendingin Udara Seri D
Pendingin udara seri D yang biasa digunakan dalam penyimpanan dingin industri dibagi menjadi tiga model berdasarkan suhu yang berlaku, masing-masing sesuai dengan persyaratan pendinginan dan lingkungan suhu penyimpanan yang berbeda:
- Evaporator Suhu Tinggi Tipe DL : Berlaku untuk suhu penyimpanan di atas 0°C, terutama digunakan untuk penyimpanan segar buah-buahan, sayuran, telur segar, teh, dan sistem pendingin udara bengkel besar.
- Evaporator Suhu Sedang Tipe DD : Berlaku untuk suhu penyimpanan dari -1°C hingga -18°C, cocok untuk penyimpanan dingin daging, ikan, es krim, dan makanan beku lainnya.
- Evaporator Suhu Rendah Tipe DJ : Berlaku untuk suhu penyimpanan di bawah -18°C, terutama digunakan untuk penyimpanan beku cepat daging segar, ikan, pangsit, dan makanan lainnya, dengan suhu penyimpanan biasanya di bawah -25°C.
Perbedaan struktural inti antara ketiga model tercermin dalam jarak sirip and desain aliran udara . Dalam kondisi suhu rendah, uap air di udara mengembun dan embun beku di permukaan evaporator lebih cepat, sehingga tipe DJ mengadopsi jarak sirip yang lebih besar (biasanya 6mm hingga 9mm), sedangkan tipe DL memiliki jarak sirip yang lebih kecil (kira-kira 4mm hingga 5mm) untuk memaksimalkan area pertukaran panas di lingkungan bersuhu relatif tinggi.
Perbandingan Parameter Teknis Utama
| Parameter | Tipe DL (Suhu Tinggi) | Tipe DD (Suhu Sedang) | Tipe DJ (Suhu Rendah) |
|---|---|---|---|
| Suhu Penyimpanan yang Berlaku | 0°C ~ 10°C | -1°C ~ -18°C | -18°C ~ -35°C |
| Jarak Sirip | 4,0 ~ 4,5 mm | 4,5 ~ 6,0 mm | 6,0 ~ 9,0 mm |
| Perbedaan Suhu Desain (DTD) | 8°C ~ 10°C | 7°C ~ 9°C | 5°C ~ 7°C |
| Metode Pencairan Es | Pencairan Es Alami atau Pemanas Listrik | Pencairan Es Listrik / Semprotan Air | Pencairan Es Listrik / Pencairan Gas Panas |
| Refrigeran yang Berlaku | R22/R404A/R507 | R22/R404A/R507 | R22/R404A/R507 / NH₃ |
| Aplikasi Khas | Penyimpanan Segar, Bengkel AC | Penyimpanan Dingin, Logistik Rantai Dingin | Penyimpanan Pembekuan Cepat, Blast Freezer |
Seperti yang ditunjukkan pada tabel di atas, seiring dengan menurunnya suhu penyimpanan, jarak sirip harus ditingkatkan untuk mencegah lapisan es menghalangi saluran udara. Perbedaan suhu desain (DTD) evaporator suhu rendah tipe DJ biasanya dikontrol pada 5°C hingga 7°C , lebih rendah dari tipe DL 8°C hingga 10°C, untuk menjaga kelembapan relatif lebih tinggi selama proses pembekuan cepat dan mengurangi hilangnya dehidrasi makanan.
Struktur Evaporator dan Prinsip Kerja
Komposisi Komponen Inti

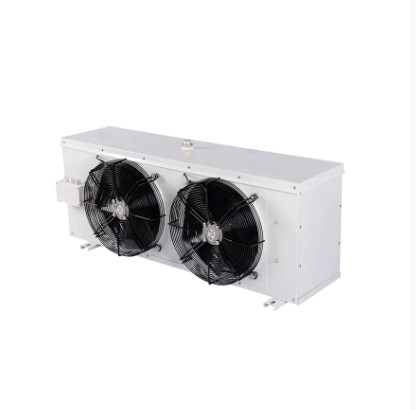

Pendingin udara industri terutama terdiri dari lima komponen: koil penukar panas pendingin, kipas aksial, distributor cairan, perangkat pencairan bunga es, dan panci pembuangan . Refrigeran jenuh bersuhu rendah dan bertekanan rendah memasuki evaporator melalui katup ekspansi termostatik, menguap dan menyerap panas di dalam tabung penukar panas. Kipas memaksa udara mengalir melintasi permukaan sirip, menghilangkan panas dari penyimpanan dingin untuk mencapai pendinginan.
Faktor-Faktor yang Mempengaruhi Efisiensi Pertukaran Panas
Efek pendinginan sebenarnya dari evaporator dibatasi oleh beberapa faktor:
- Kecepatan dan Volume Udara : Kecepatan udara yang tidak mencukupi menyebabkan pertukaran panas tidak memadai, sedangkan kecepatan yang berlebihan meningkatkan konsumsi energi kipas dan dapat menyebabkan dehidrasi pada permukaan makanan. Dalam penyimpanan pembekuan cepat industri, kecepatan udara biasanya dirancang pada 3m/s hingga 5m/s.
- Kebersihan Sirip : Akumulasi debu dan minyak dapat mengurangi koefisien perpindahan panas sebesar 15% hingga 30%; pembersihan rutin sangat penting untuk menjaga efisiensi energi.
- Ketebalan Lapisan Beku : Ketika ketebalan es melebihi 3mm, ketahanan termal sisi udara meningkat secara signifikan, berpotensi mengurangi kapasitas pendinginan lebih dari 20%; pencairan es tepat waktu adalah wajib.
- Pasokan Cairan Super Panas : Panas berlebih yang tepat (biasanya 3°C hingga 8°C) mencegah slugging cairan kompresor sekaligus memastikan pemanfaatan area pertukaran panas evaporator secara efektif.
Perhitungan Seleksi dan Penilaian Beban Panas
Evaporator seleksi tidak bisa hanya mengandalkan pengalaman; perhitungan beban panas adalah wajib. Total beban panas dari cold storage terdiri dari komponen-komponen berikut:
- Beban Panas Kandang : Panas yang berpindah melalui dinding, atap, dan lantai, sebanding dengan ketebalan insulasi dan perbedaan suhu.
- Beban Panas Produk : Panas yang dilepaskan selama pendinginan atau pembekuan produk, yang jumlahnya mencapai lebih dari 60% dari total panas dalam penyimpanan pembekuan cepat.
- Beban Panas Ventilasi : Panas yang dibawa oleh udara hangat eksternal ketika pintu penyimpanan dingin dibuka atau selama ventilasi.
- Beban Panas Motor dan Penerangan : Panas yang dihasilkan oleh motor kipas dan perlengkapan penerangan selama pengoperasian.
- Beban Panas Operasi Personil : Panas yang dikeluarkan oleh pekerja selama pengoperasian di dalam penyimpanan.
Seleksi harus mencakup a Margin keamanan 10% hingga 15%. berdasarkan perhitungan total beban panas untuk memperhitungkan cuaca ekstrem atau fluktuasi perputaran produk. Selain itu, kapasitas pendinginan nominal evaporator harus dikoreksi berdasarkan kondisi pengoperasian aktual (suhu penyimpanan, suhu evaporasi, suhu kondensasi), dengan menggunakan kurva kinerja yang disediakan pabrikan sebagai dasar koreksi.
Strategi Pencairan Bunga Es dan Manajemen Efisiensi Energi
Perbandingan Metode Pencairan Bunga Es yang Umum
| Metode Pencairan Es | Prinsip | Skenario yang Berlaku | Karakteristik Energi |
|---|---|---|---|
| Pencairan Listrik | Tabung pemanas listrik memanaskan sirip | Penyimpanan dingin kecil hingga sedang | Konsumsi energi lebih tinggi, struktur sederhana |
| Pencairan Semprotan Air | Semprotan air suhu sekitar | Penyimpanan dingin berukuran sedang hingga besar | Konsumsi air yang tinggi, pencairan es yang cepat |
| Pencairan Gas Panas | Panas pelepasan kompresor | Penyimpanan pembekuan cepat yang besar, sistem amonia | Efisiensi energi optimal, sistem kompleks |
Rekomendasi Pengaturan Siklus Pencairan Bunga Es
Frekuensi pencairan bunga es harus disesuaikan secara dinamis berdasarkan frekuensi pembukaan pintu, kadar air produk, dan kecepatan pembekuan evaporator. Untuk penyimpanan beku cepat di bawah -25°C, disarankan untuk melakukan pencairan gas panas setiap saat 4 hingga 6 jam , dengan setiap siklus pencairan es dikontrol dalam waktu 15 hingga 20 menit. Pencairan bunga es yang sering menyebabkan fluktuasi suhu penyimpanan yang mempengaruhi kualitas makanan; interval yang terlalu lama menyebabkan penumpukan embun beku, peningkatan hambatan udara, dan peningkatan konsumsi daya kipas.
Instalasi dan Pemeliharaan Penting
Pemasangan yang tepat dan perawatan rutin sangat penting untuk pengoperasian evaporator yang efisien dalam jangka panjang:
- Posisi Instalasi : Pendingin udara harus dipasang di bagian atas atau tinggi dinding samping penyimpanan dingin, dengan saluran keluar udara menghadap ke arah pintu untuk menciptakan distribusi aliran udara yang seragam dan menghindari hembusan udara dingin langsung ke produk.
- Kalibrasi Tingkat : Unit harus dipasang secara horizontal; kemiringan akan menyebabkan drainase air pencairan es yang buruk, menyebabkan penumpukan atau luapan air di bak pembuangan.
- Izin Udara Kembali : Setidaknya 300mm ruang udara kembali harus dijaga antara evaporator dan dinding atau tumpukan produk untuk memastikan sirkulasi udara tidak terhalang.
- Pembersihan Reguler : Bersihkan sirip setiap tiga bulan dengan sikat lembut atau pancaran air bertekanan rendah untuk menghilangkan debu dan minyak; periksa bilah kipas untuk mengetahui adanya deformasi dan bantalan motor untuk pelumasan.
- Deteksi dan Isolasi Kebocoran : Melakukan pemeriksaan kedap udara tahunan pada pipa pendingin; memastikan lapisan insulasi pada saluran suplai dan hisap cairan tetap utuh untuk mencegah hilangnya dingin dan kondensasi.
Muncul Evaporator Tren Teknologi
Karena industri pendingin menuntut efisiensi energi yang lebih tinggi dan kepatuhan terhadap lingkungan, teknologi evaporator terus berkembang:
- Teknologi Kipas Frekuensi Variabel : Dengan menyesuaikan kecepatan kipas agar sesuai dengan beban panas aktual, penghematan energi sebesar 20% hingga 35% dapat dicapai dibandingkan dengan kipas frekuensi tetap, sekaligus mengurangi fluktuasi suhu penyimpanan.
- Lapisan Nano Anti Korosi : Lapisan hidrofilik atau anti-korosi pada permukaan sirip memperlambat korosi pada semprotan garam dan lingkungan asam, sehingga memperpanjang umur peralatan lebih dari 30%.
- Kompatibilitas Sistem Transkritis CO₂ : Karena R744 (CO₂) menjadi lebih umum dalam logistik suhu rendah, desain evaporator tahan tekanan tinggi (hingga 120bar) mewakili arah teknologi baru.
- Kontrol Pencairan Es yang Cerdas : Memicu pencairan bunga es berdasarkan sensor ketebalan es atau sinyal perbedaan tekanan, menggantikan pencairan bunga es berwaktu tradisional, mengurangi siklus pencairan bunga es yang tidak diperlukan, dan meningkatkan COP sistem.
Teknologi ini tidak hanya mengurangi biaya pengoperasian penyimpanan dingin tetapi juga menanggapi tren industri global menuju pengurangan karbon zat pendingin dan peningkatan efisiensi energi.
